Létrás ferdepályás felvonó napelemekhez csörlővel 12m + szállító kocsi napelemekhez

Termék részletes leírása

Létrás ferdepályás felvonó napelemekhez csörlővel 12m + szállító kocsi napelemekhez

A napelemekhez tervezett létrás emelő könnyű alumínium konstrukcióból készült, ideális napi munkatámogatóként napelem szerelésnél. Könnyen össze- és szétszerelhető, kompakt formája kényelmes szállítást és tárolást tesz lehetővé. Minden alkatrész össztömege 90 kilogramm. A csörlő jelentősen felgyorsítja a munkát és időt takarít meg. A Fistar létrás emelő emelési sebessége akár 10 méter/perc, teherbírása pedig 125 kilogramm. A Fistar létrás emelő minden szükséges tanúsítvánnyal rendelkezik és megfelel a biztonsági előírásoknak. Sok éven át biztonságos és kényelmes munkát biztosít Önnek és alkalmazottainak. Maximális tető feletti magasság: 6,5 m.

A piacon megtalálható minden típusú napelemhez megfelelő.

Technikai adatok:

• Alumínium szerkezetű létra csúszásgátló létrafokokkal
• Az összes elem együttes súlya: 90 kg!
• Maximális teherbírás 125 kg
• Kötél hossza: 12,5 m
• Maximális tetőhöz támasztható magasság 6,5 m
• Emelő gyorsasága: 10m /perc
• Csörlő 230 V
• Felvonó méretei összecsukva: 630 mm x 580 mm
• Könnyű összeszerelés és szétszerelés

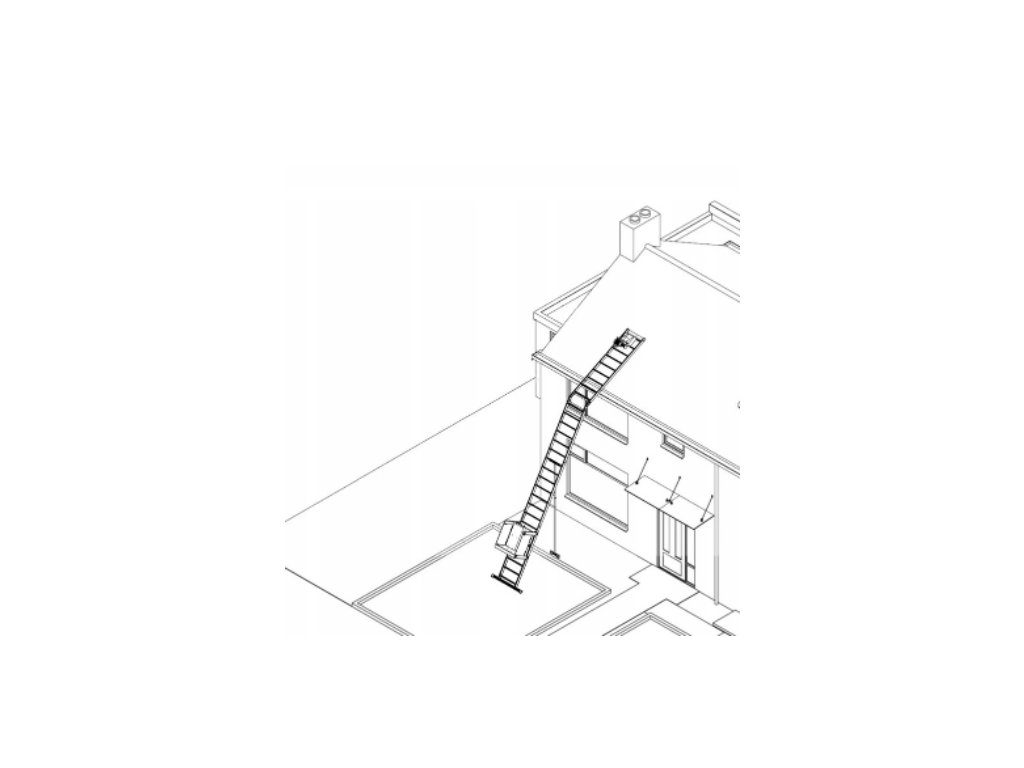

A FISTAR létrás ferdepályás felvonó egy univerzális és megbízható termék, amely ideális pl. cserepek vagy más tárgyak gyors felszállítására a tetőre. Robusztus de könnyű szerkezete és egyszerű összeszerelési módja (szerszámok nélkül) megkönnyíti az Ön munkáját! A létra különböző elemei olyan rendszert alkotnak, melyek számos konfigurációt tesznek lehetővé.

• Alumínium fokok 28x28-as profilokból és az oldalak 82y 25 mm profilokból.
• Az összes elem együttes súlya 90 kg!
• A felvonó maximális magassága 12,5 m (kötél hossza 12 m)
• Maximális terhelés 125 kg
• Erős hegesztett szerkezet

A létra elemei

Létra kerete két hosszban 1,06 m és 1,85 m. Mindkét keret erős, hegesztett szerkezet, mely könnyű alumínium elemekből és bordázott, 28x 28 mm-es fokokból áll.

Stabilizátor

A kampó kerete erős hegesztett szerkezet, mely alumínium profilokból és bordázott 28 x28 –as profilokból áll. A keret olyan elemekből tevődik össze, melyek kampóként működnek.

Csörlő

A csörlő kerete is erős hegesztett szerkezet, mely alumínium profilokból és 28 x28 mm-es bordázott fokokból áll. Ez a keret van felszerelve egy csörlővel, mely 230 V feszültségen működik.

Szállító kocsi

A szállítókocsi alumínium keretből készült és vízálló, csúszásgátló padlója van.

Teleszkópos alátámasztás

A teleszkópos alátámasztás alumínium csövekből készült. Magassága állítható.

A csörlő tartója

A rögzítő konzol arra szolgál, hogy védje a meghajtó keretét a váratlan mozgással szemben.

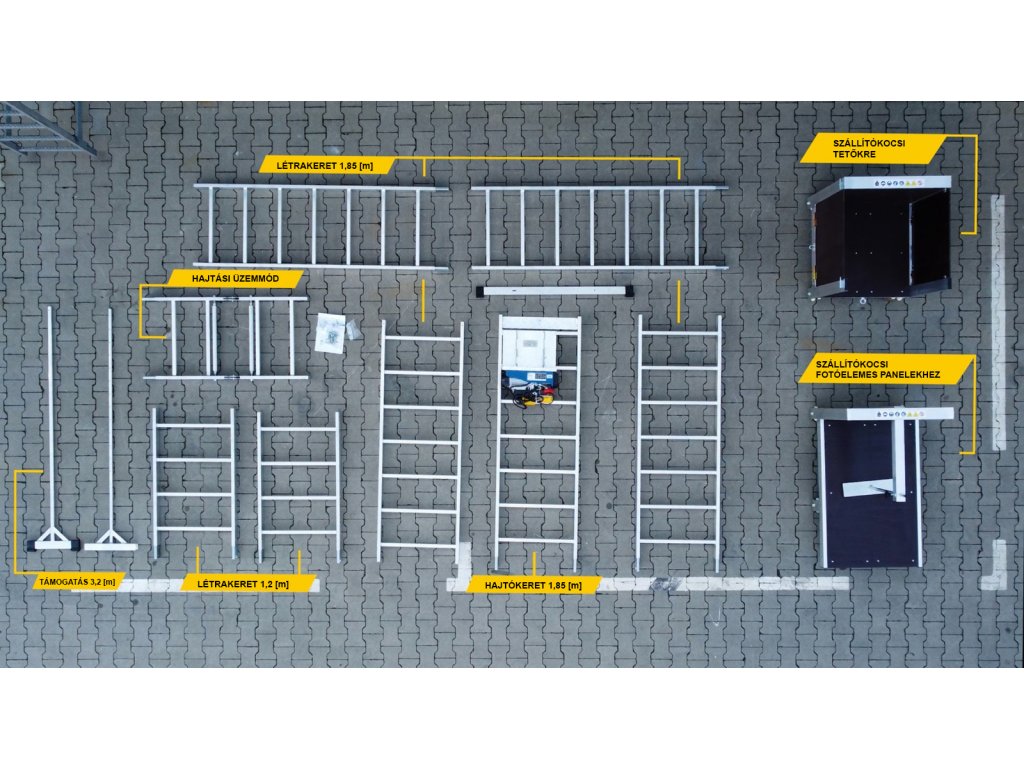

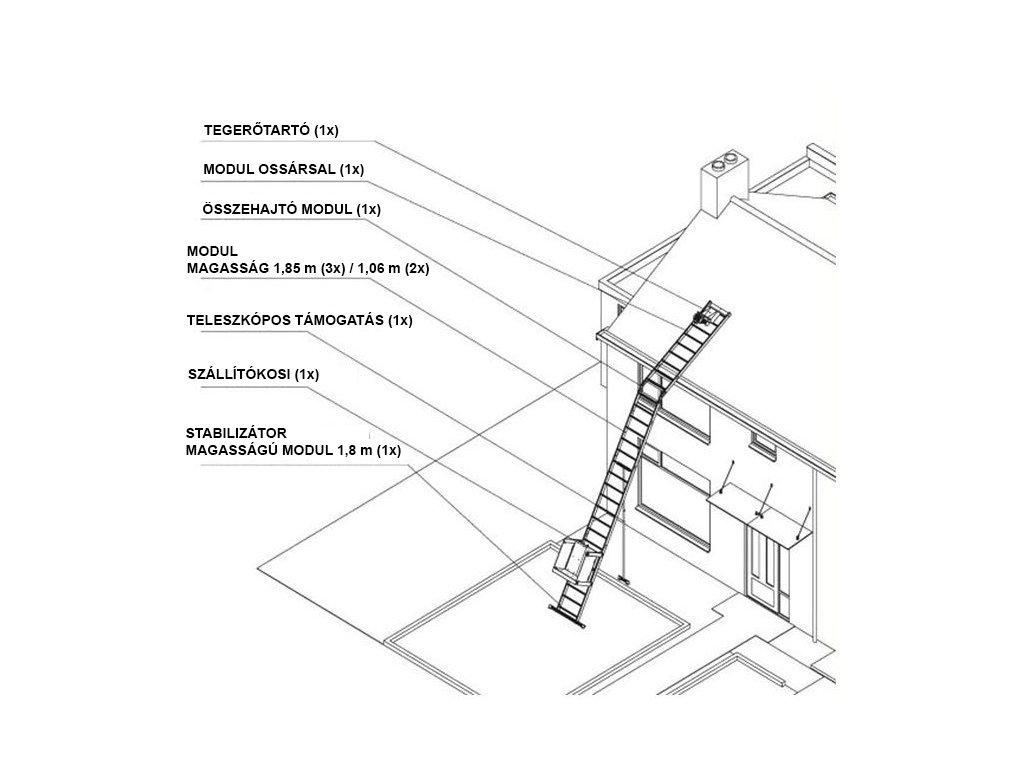

A készlet a következőket tartalmazza:

• 1,85m létra keret (stabilizátorral) -1 db
• 1,85m létra keret -3 db
• 1,06m létra keret -2 db
• Teleszkópos alátámasztó -1 db
• Csörlő kerete -1db
• Szállító kocsi -1 db
• Kanyar elem -1db
• Rögzítő konzol

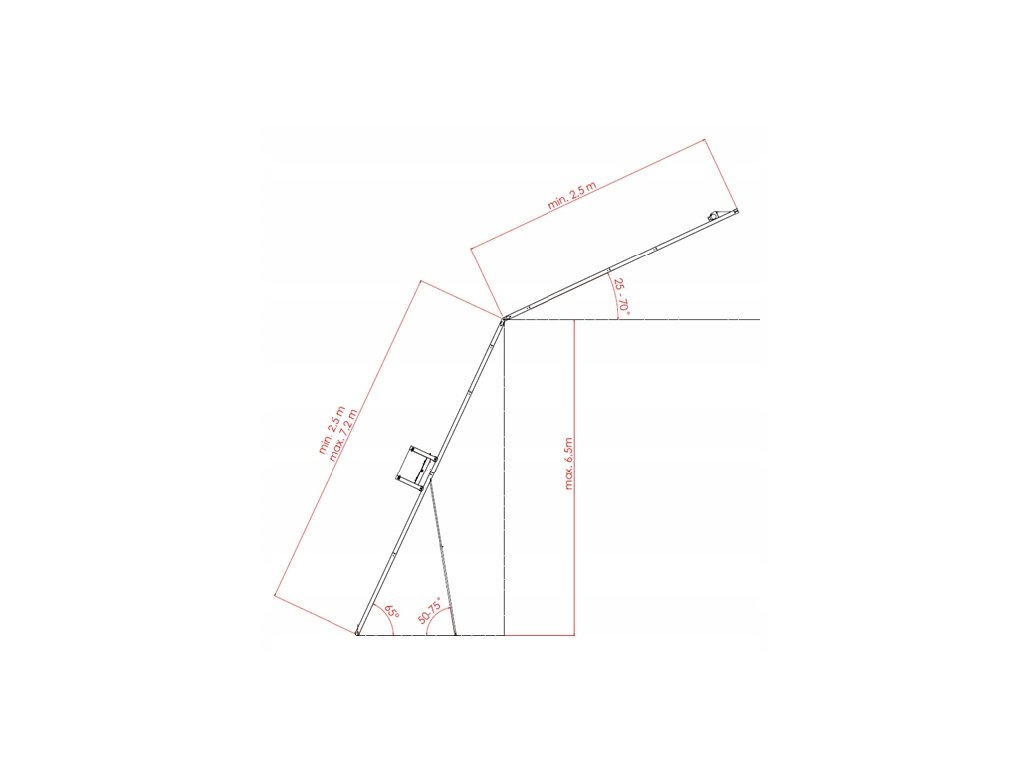

A maximális magasság a tetőhöz 6,5 m

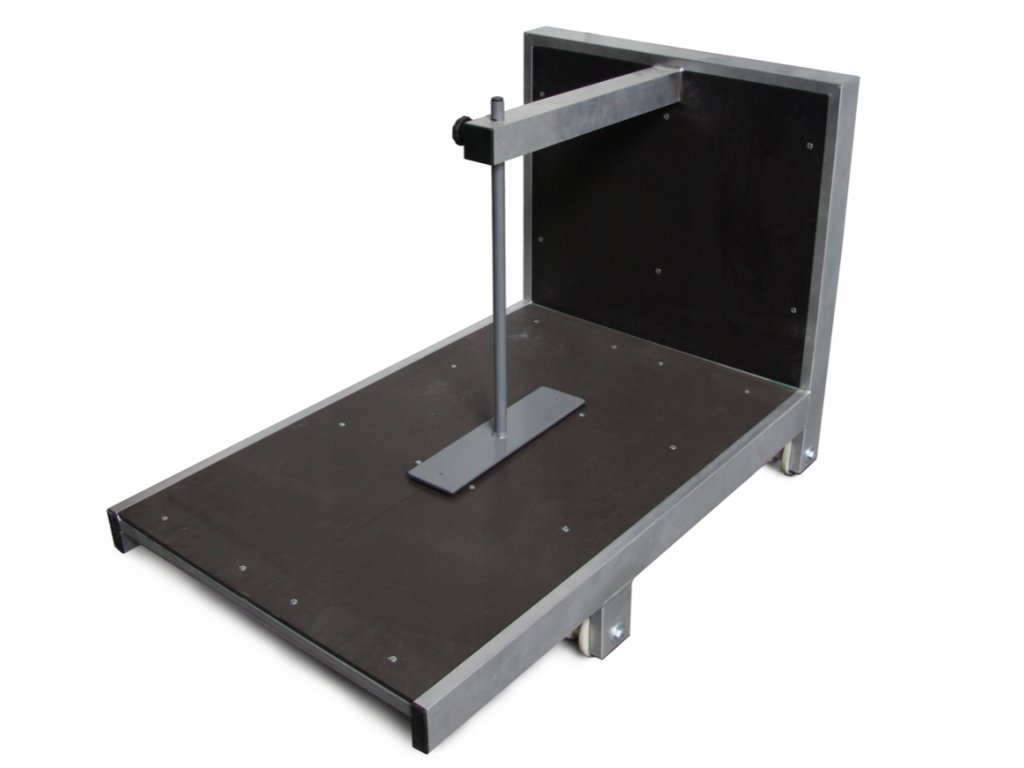

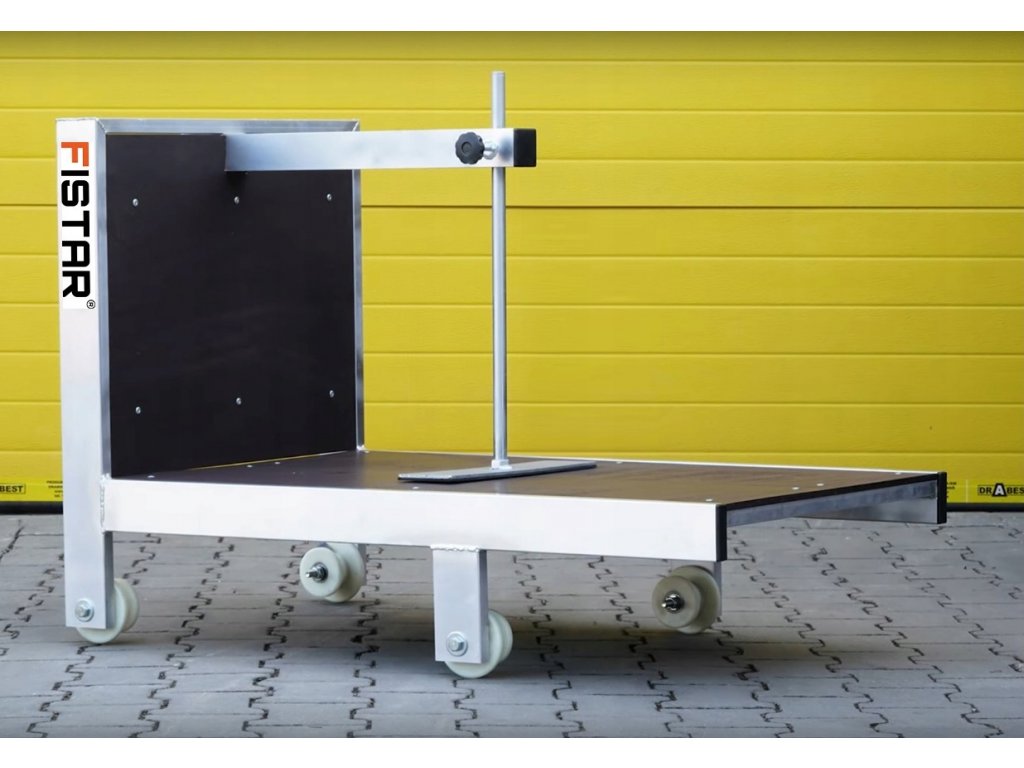

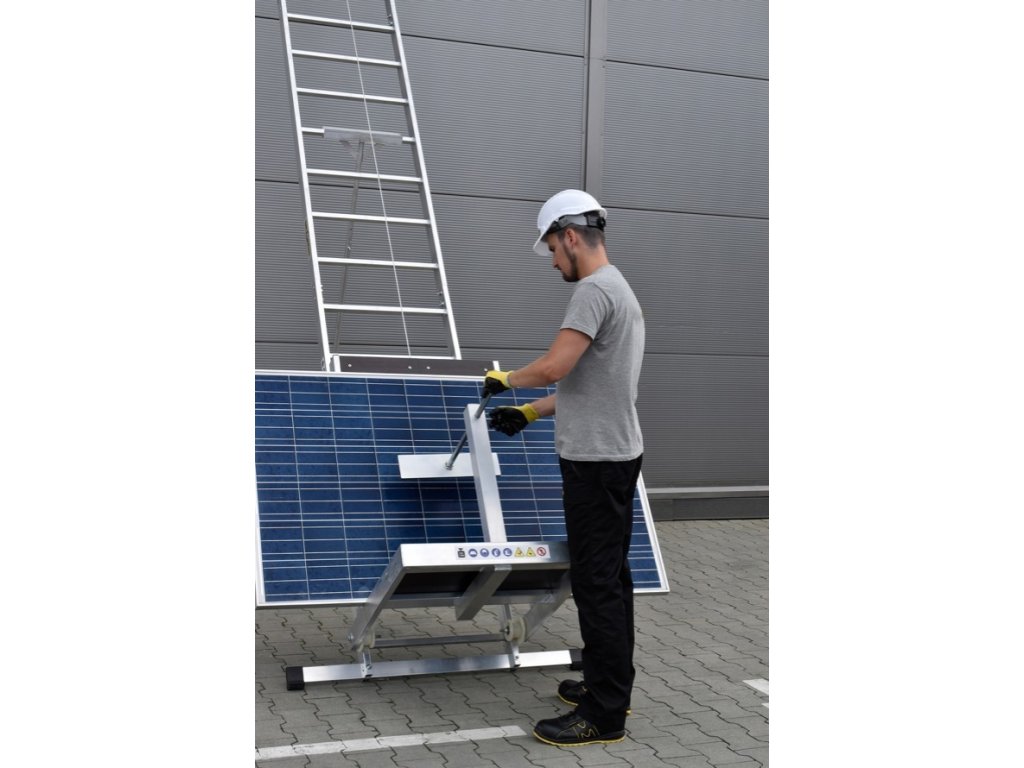

NAPELEMEKET SZÁLLÍTÓ KOCSI

A napelemeket szállító kocsi alumínium keretből készült és vízhatlan csúszásgátló aljzattal van ellátva. A napelemek szállítására speciális tartóval van felszerelve.

Méretek:

• Magasság: 80 cm
• Szélesség -118 cm
• Mélység -72 cm

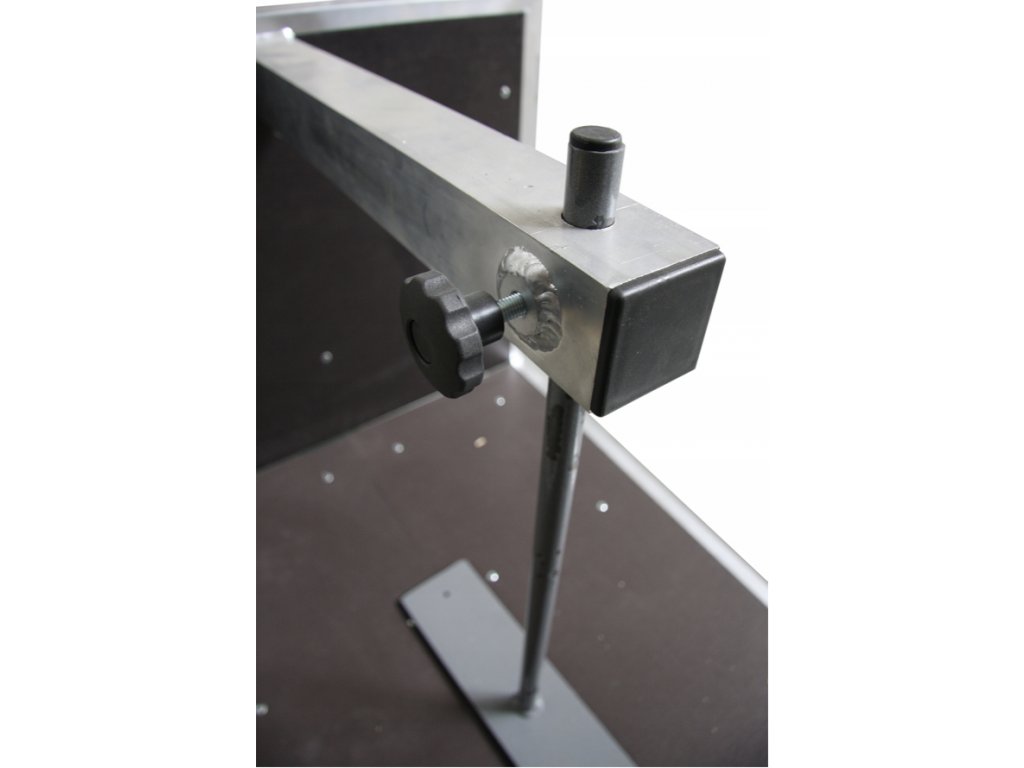

Nyomó kar a napelemek szállításához

A napelemek védelme érdekében egy speciálisan kialakított keretet használunk. A rögzítő konzol acél csövekből áll, melyek átmérője 15x1,5 mm. A rögzítő felület mikrokaucsuk réteggel van ellátva, így nem sérülnek a napelemek. A rögzítést azonban teljesen le is lehet venni, hiszen a rögzítő rész (lapos mikrokaucsuk kar) csavarozva van a szerkezethez.

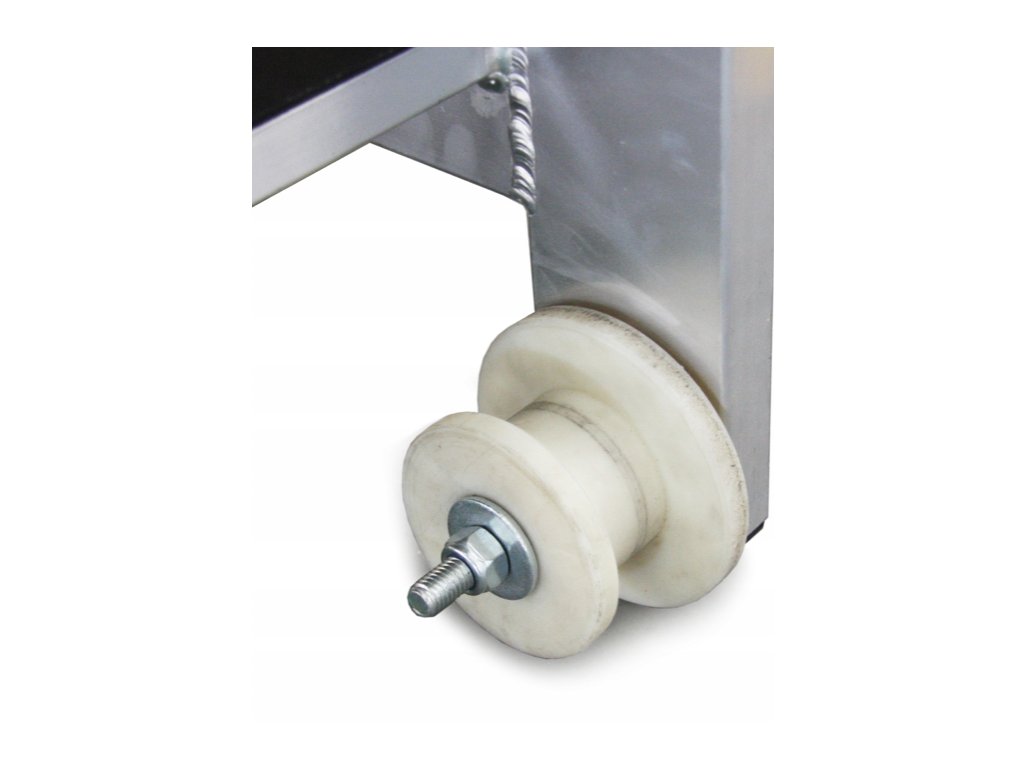

Műanyag kerekek (vezetők) segítik a szállító kocsi mozgását a létrán. Speciális szerkezetük megakadályozza a szállítmány lecsúszását a sínről, mivel a létra profiljai a vezető sínekben vannak. A kerekek csapágyasak, így a szállító kocsi felesleges súrlódás nélkül mozog, így akár betonon vagy csempéken is tud haladni.

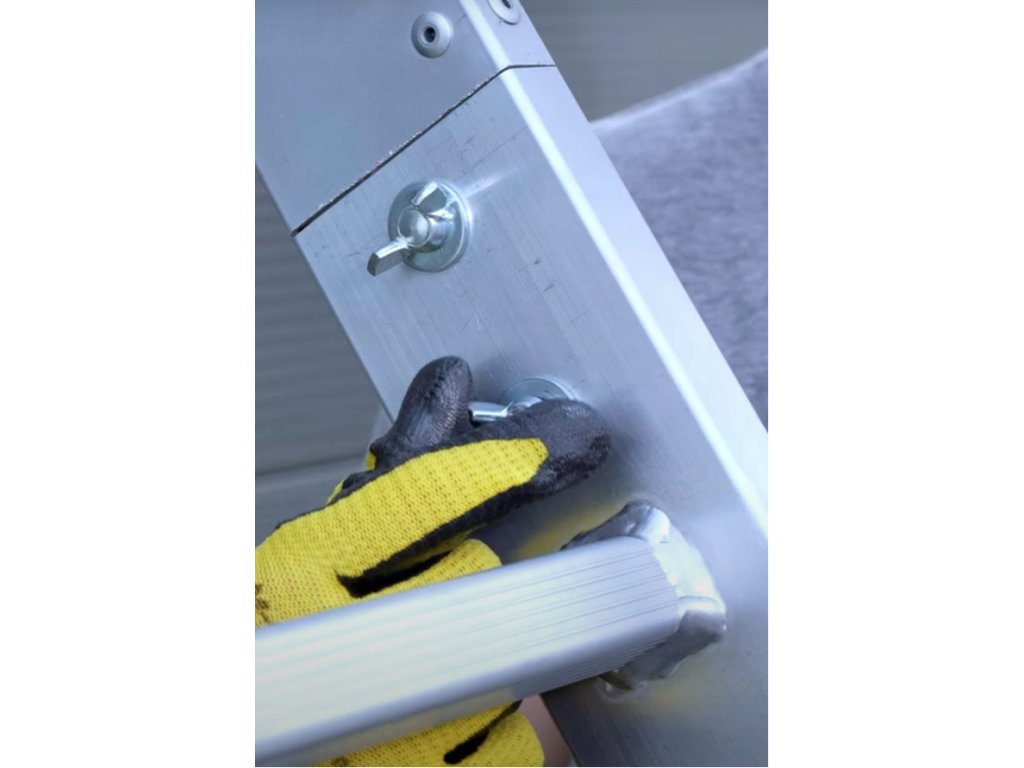

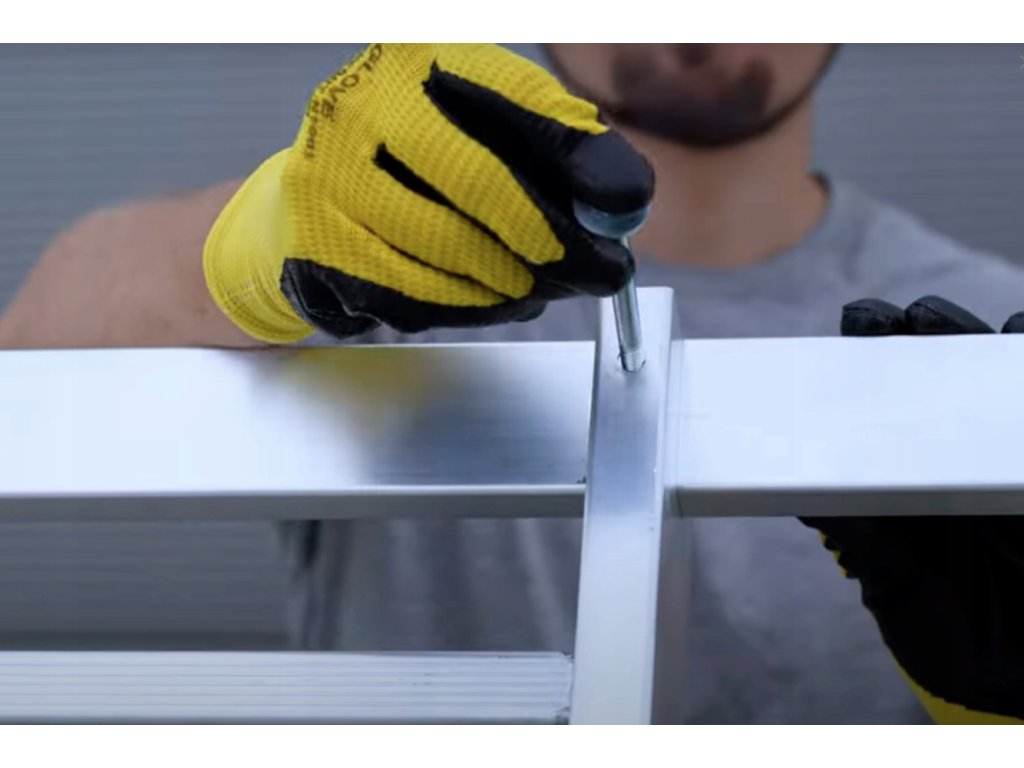

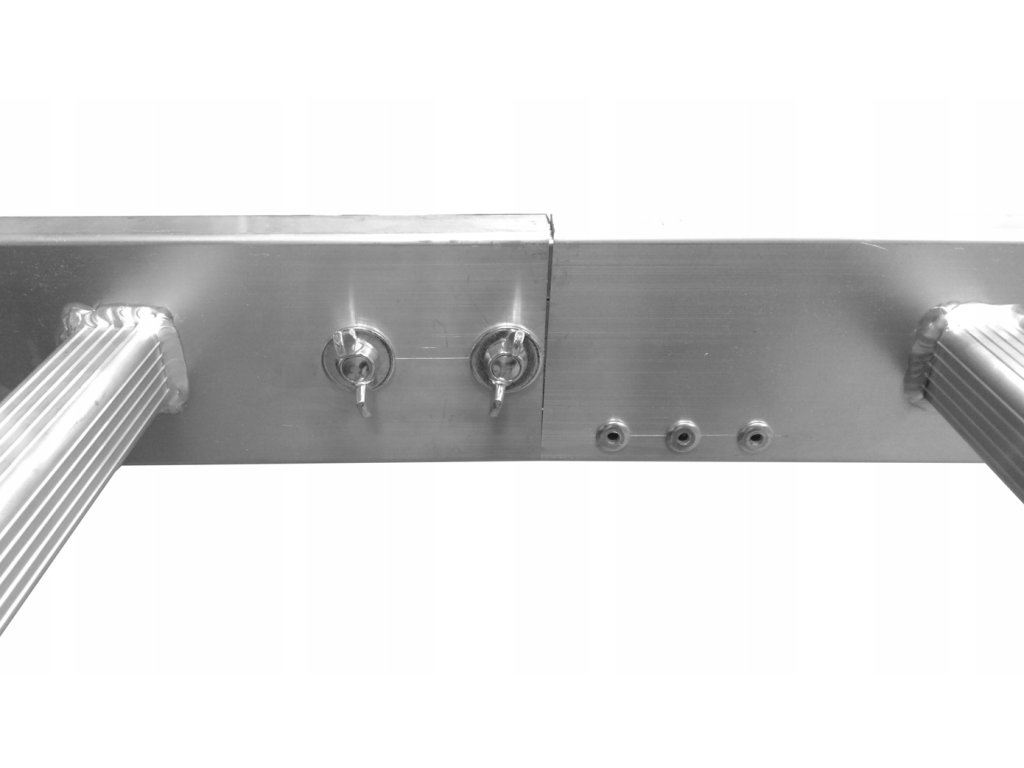

A különböző elemek összeszerelése

A különböző szegmensek összeszerelése úgy zajlik, hogy az egyik elemet a másikhoz egy speciális acél összekötőn keresztül összecsavarozzuk ún. pillangócsavarral. Így megvalósul egyszerre a könnyű összeszerelés és a biztonság is. Ezzel a módszerrel ráadásul bármelyik két rész egymáshoz illeszthető.

Elektromos csörlő

Az egész szerkezet szíve a csörlő motor. A motor maximális teherbírása akár 400 kg, 12 m-es kötéllel van ellátva, mely lehetővé teszi a szállító kocsi felvonását a megfelelő magasságra. A felvonó kábeles távirányítóval működik, mely lehetővé teszi, hogy megfelelő távolságot vegyen a rakománytól, de közben vizuálisan látható marad a motor, így a kezelő bármikor bármire tud reagálni. A motor biztonsági fékkel van ellátva, mely megakadályozza a túlterhelést és a kábel szakadását. A motor 4 csavarral van rögzítve a speciális alumínium szerkezethez ( 3 mm vastag alumínium), mely a létrához van hegesztve.

• Motor teljesítménye -1200 W
• Feszültség -230 V
• Emelő gyorsasága -10m /perc
• Elektromos kábel hossza -1,5 m

SZÉLES STABILIZÁTOR

A létra kerete széles, 1200 mm-es stabilizátorral van ellátva, mely megfelelő alapot ad az egész felvonónak. A stabilizátor 60 x 20 mm-es profilokból áll és kampóval is ellátott rögzítő készlettel adjuk. A stabilizátor vége speciális csúszásmentes talpakkal van ellátva, mely stabilan tartja az egész szerkezetet.
